三相卧式
三相卧式
产品型号: TGZ31、TGZ32
DC: 10 — 500A   440 / 660 VAC
产品详情

♦内部集同步信号、整形电路、放大电路、移相触发和输出可控硅于一体。
♦弱电部分和强电部分为光隔离。
♦无需外配同步变压器和外接零线。
♦体积小,按装简便,电压调节范围宽,工作稳定可靠输入与输出回路之间光隔离。
♦广泛用于电解、电镀、电磁振动、直流电源、直流电机等设备中进行调压、调速、调功等控制。

        型  号

参  数

TGZ31

TGZ32

输入电源电压

440 VAC    660 VAC

输出整流电压

0~2.34(相电压)VDC

最大输出电流

10~500   A

控制方式

外接10KΩ/0.5W电位器

外接信号电压0-10 VDC

控制电源

12 – 18 VDC

隔离电压

≥1800 V

绝缘电压

≥2000 V

绝缘电阻

≥100 MΩ

工作频率

50~60 HZ

环境温度

-20~70

散热条件

≥20A配散热器,≥30A再加风扇强冷

负载电流安全系数

负载电流小于50A取45-60 %,大于60A取30-40 %

外形尺寸.(代号)

105×74×41   mm3  ( J-3 )

120×84×57   mm3  ( J-5 )

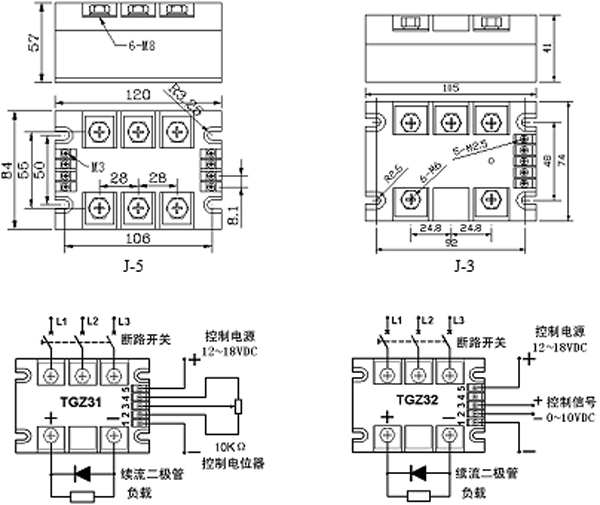

外形尺寸.安装接线图:(单位:mm)


产品选用注意事项:
  ♦选择产品时应根据负载的性质不同,在电流.电压档次上,应留有不同的余量(阻性负载时,可按2-3倍负载电流选取。感性或容性负载时,可按3-4倍负载电流选取)。
  ♦输出回路中,应加有过压、过流保护措施。过压保护方法:输出端并联压敏电阻(MOV)或续流二极管。MOV的选配:380V电源时选750V,380V电源(感性负载)时选1100V。过流保护方法: 负载回路中串接快速断路开关或快速熔断器。
  ♦散热器根据选用的固态继电器电流大小、工作方式、环境条件的不同,选择的散热器应有所不同,散热器的面积宜大不宜小。
  ♦安装时,要求散热器与本产品接触面之间必须平整、光洁,并在其表面 涂上一层导热硅脂,最后再将套上平垫圈、弹簧垫圈的螺丝对称拧紧固定。
